典型应用场景
PCR-W系列高性能可编程交直流电源，具备AC、DC、AC+DC等多种输出模式，输出频率范围可达1.0~500Hz，能轻松模拟各种任意波形输出，支持CSV波形数据文件导入，可对供电线路进行干扰仿真，同时具有电压、电流谐波测试及分析功能，为产品提供基于IEC61000-4系列标准的多种模拟测试环境，满足不同行业的需求，广泛应用于家电、电力电子、新能源、航空电子、IEC标准测试等多个领域。
主要特点

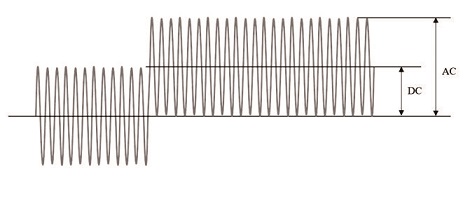

一、AC、DC、AC+DC三种输出模式
PCR电源可不仅可单独输出交流（AC）、直流电（DC），还能交/直流（AC+DC）混合输出，适合交/直流伺服电机、工频变压器偏置等多种应用场景。

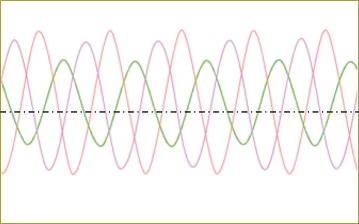

二、单相、三相输出模式切换
PCR-6000W，PCR-12000W具备单相/三相模式切换功能，可独立控制相位和电压，适用于模拟三相不平衡、三相谐波不平衡等多种测试。

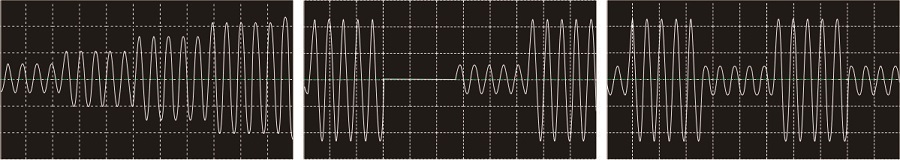

三、任意波形编辑
集成LIST、STEP、线路仿真（Simulate）等模式功能，直接任意编辑波形输出，可模拟多种电源瞬间断电、突波、陷波、缓升、缓降等特性的变化，为电子产品性能和功能的验证提供多种类型的电源输入。

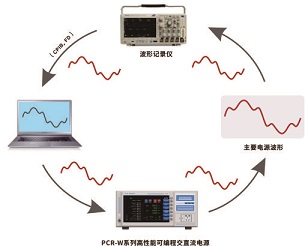

四、市电波形模拟
由于用电设备，经常会受到市电供电影响。可通过功率分析仪或示波器记录的市电波形数据，如CSV、txt、Excel等格式文件，直接导入PCR电源，简化波形编辑工作，还原真实的市电波形，提高产品对市电电压变化等抗干扰测试。

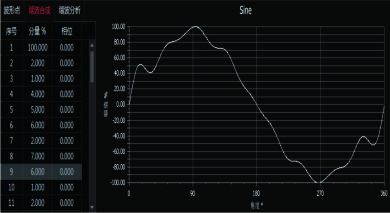

五、谐波合成及分析
拥有强大的谐波模拟能力，可生成谐波抗干扰度测试所需的电压波形，支持用户自定义各次谐波幅值和输出特定的谐波，最多可编辑50次谐波。

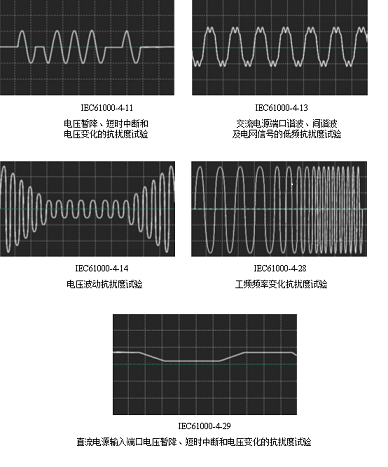

六、IEC标准特性波形的输出（专业版）
可模拟多种IEC标准特性的电网输出波形，适用于电子设备研发等测试需求。包括IEC61000-4-11、IEC61000-4-13、IEC61000-4-14、IEC61000-4-28、IEC61000-4-29等。
主要技术指标
| 型 号 | PCR1000W | PCR2000W | PCR4000W | PCR6000W | PCR8000W | PCR12000W |
| 额定输入 | ||||||
| 电压 | AC 85V~260V | |||||
| 频率 | 1φ,50 Hz/60Hz | |||||
| 功率因数 | 0.94 | |||||
| 额定输出AC模式 | ||||||
| 电压 | 1V~150V;2V~300V(150V/300V档) | |||||
| 最大电流 | 10A/5A | 20A/10A | 40A/20A | 20A/10A Total:60A/30A | 80A/40A | 40A/20A Total:120A/60A |
| 最大电流对应量程 | 150V/300V | |||||
| 相数 | 1φ | 1φ | 1φ | 1φ or 3φ | 1φ | 1φor 3φ |
| 最大功率容量 | 1000VA | 2000VA | 4000VA | 6000VA | 8000VA | 12000VA |
| 最大峰值电流 | 最大电流(RMS)的4倍 | |||||
| 频率 | 1.0Hz~500.0Hz(特殊可定制1kHz) | |||||
| 额定输出DC模式，AC+DC | ||||||
| 电压 | 1.4~212V/2.8~424V(150V量程/300V量程) | |||||
| 最大电流 | 5.0A/2.5A | 10A/5A | 20A/10A | 30A/15A | 40A/20A | 60A/30A |
| 功率容量 | 500VA | 1000VA | 2000VA | 3000VA | 4000VA | 6000VA |
| 直流电压纹波 | (5Hz~1MHz)0.15Vrms | |||||
| 电压稳定度 | ≤0.1% | |||||
| 电压输出准确度 | ≤1%设定值+0.2V | |||||
| 频率稳定度 | ≤0.03%读数+0.1Hz | |||||
| 输出频率准确度 | ≤0.016%设定值+0.01Hz | |||||
| 电压总失真 | 40.0Hz~65.0Hz:≤0.2%;65.1Hz~500.0Hz:≤0.3%(500.1Hz~1000.0Hz:≤0.5%) | |||||
| 暂态反应时间 | <60μs | |||||
| 负载效应 | ≤0.2%+0.2V | |||||
| 源电压效应 | ≤0.1% | |||||
| 电源效率 | ≥75% | |||||
| 测量 | ||||||
| 电压量程 | 75V/150V/300V | |||||
| 电压分辨率 | 0.1V | |||||
| 电压基本精度 | 0.2%读数+0.1%量程+1个字 | |||||
| 电流量程 | 0.5A/1A/2A/5A/10A | 1A/2A/5A/10A/20A | 2A/5A/10A/20A/40A | 5A/10A/25A/50A/100A | 5A/10A/20A/40A/80A | 7A/15A/30A/60A/120A |
| 电流分辨率 | 0.001A(0~9.999A)0.01A(10A~99.99A) | |||||
| 电流基本精度 | 0.2%读数+0.1%量程+1个字 | |||||
| 功率分辨率 | 0.1W(0.1W~999.9W);1W(1000W以上) | |||||
| 功率基本精度 | 0.3%读数+0.2%量程+1个字 | |||||
| 通用特性 | ||||||
| 远程输出信号 | 测试通过、测试失败、测试中 | |||||
| 同步信号输出 | 输出5V电平 | |||||
| 保护功能 | 短路、过流、过压、过功率、过热 | |||||
| 接 口 | RS232/RS485/网口(可选)、远程采样 | |||||
| 模拟输入 | DC:-5V~+5V | AC:0~5V | ||||
