典型应用场景

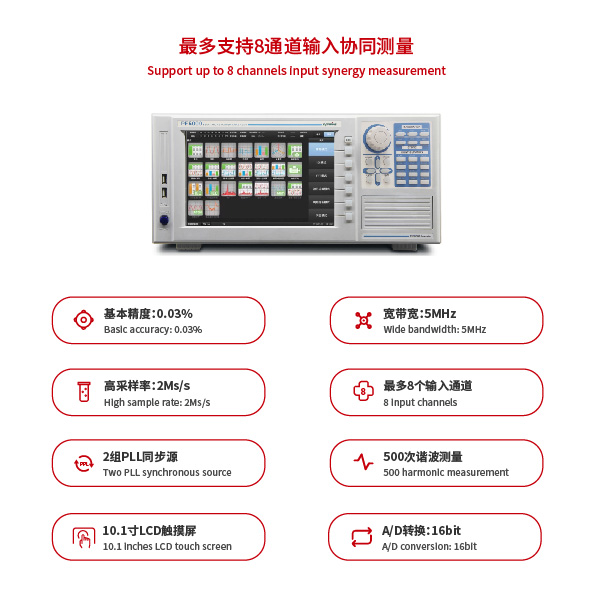

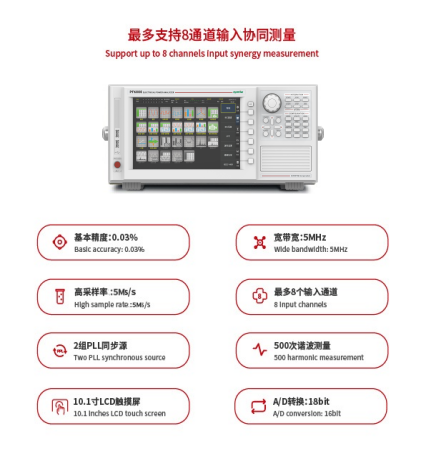

PF6000电功率分析仪是一款高精度、高采样率、宽带宽、多功能的功率分析仪，功率测量精度达到0.03%。可为电动汽车、轨道交通、光伏、风电、电机、变频器、燃料电池和开关电源等多种产品的开发和测试提供帮助，提高产品研发和生产测试效率。
主要特点
一、人性化设计、优质操作体验
10.1英寸彩色LCD全触屏界面，1280*800高像素，支持外接鼠标和键盘，操作方便、易于观察。

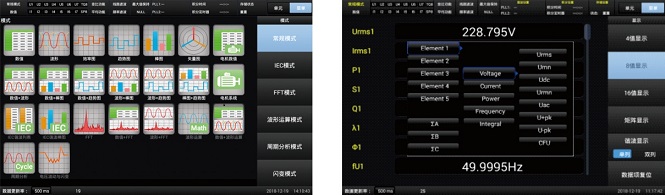

二、多样化数据显示方式
多种数据显示方式包括数值、波形、效率图、趋势图、棒图和矢量图显示等，组合显示使得测量结果更加直观明了；数值显示可自定义，满足个性化需求。
三、宽带宽，高稳定性
带宽高达5MHz，完全满足高速开关信号的测量。高速测量模块采用高频高稳定度的传感器，有效保证电流高频性能。同时应用电压电流自动频响补偿技术，增强并保证高频信号测量时电压、电流的高精度测量。
四、FPGA处理器
功率测量与电机测量单元均配备高速高性能的FPGA处理器，执行多路同步时钟控制，极大提高了信号采样与数据处理，保证所有采样数据无遗漏实时运算，还原信号真实性。
五、采样频率智能切换
实时监测并分析被测信号源的信号频率，智能切换合适的采样频率进行信号采样。

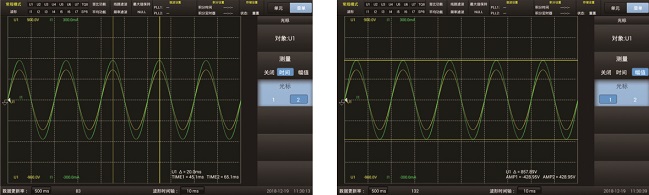

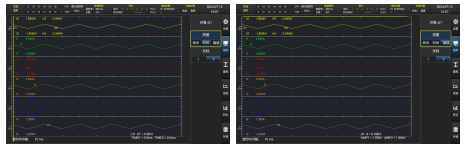

六、光标测量
支持通过移动光标，测量波形上光标点的值。
七、数据存储/调出/回放
支持测量数据和测量配置存储和触发存储，可通过PC软件读取调用；支持历史数据及波形在本机或PC软件上进行回放，回放速度可调。特有的高速采样模式，最高可实现1ms数据存储间隔。
八、丰富的通讯接口及智能PC软件
标配USB、LAN接口，另可选配CAN、RS-232、GP-IB，以供客户根据实际情况选择。专用应用软件，快速配置测量参数，获取测量数据和波形。
主要技术指标
| 型 号 | PF6000 |
| 输入单元 | Element1~Element8 可选配，任意单元均可选配电机测试单元 |
| 基本精度 | 0.03%rdg+0.05%rng |
| 电压测量量程 | CF=3:1.5/3/6/10/15/30/60/100/150/300/600/1000/1500[V] |
| 电流输入单元 | 5A/50A/DB9电流传感器供电输入单元而可选 |
| 电流测量量程 | 5A输入单元为例： 10 mA/ 20 mA/ 50 mA/ 100 mA/ 200 mA/ 500 mA/ 1 A/ 2 A/ 5 A 30A输入单元为例： 1 A/ 2 A/ 5 A/ 10 A/ 20 A/50A |
| 外部电流传感器输入 | 50m/100m/200m/500m/1/2/5/10[V |
| 频率测试范围 | DC,0.1Hz~1MHz, 带宽：5MHz(-3dB, 典型值) |
| 电压瞬时最大允许输入值(≤1s) | 4.5kVpk和3kVrms 中取较小值 |
| 电流瞬时最大允许输入值(≤1s) | 5A单元：15 Apk和10 Arms中取较小值 50A单元：150 Apk和60 Arms中取较小值 |
| 电压连续最大允许输入值 | 电压：3kVpk和2kVrms中取较小值 |
| 电流连续最大允许输入值 | 5A单元：10 Apk和7 Arms中取较小值 50A单元：100Apk和55Arms中取较小值 |
| 量程切换 | 固定/自动量程可选；各输入单元可独立设置量程 |
| 采样率 | 2Ms/s |
| 线路滤波器 | OFF,500Hz,5.5kHz、50kHz、0.1kHz~100kHz 步进为0.1KHz |
| 频率滤波器 | OFF 、ON |
| 谐波次数 | 500 |
| A/D 转换器 | 分辨率：18bit; 电压、电流输入同时转换 |
| 数据更新率 | 10ms~20s 可选，或高速模式下最高1ms, 并支持自定义 |
